一、BINZEL焊槍保養規程
1.檢查送絲機是否與規定的焊接電源和BINZEL焊槍配套使用。
2.檢查送絲機與焊接電源、BINZEL焊槍和供氣系統的連接必須緊固、密封，否則易造成送絲機的損壞或焊接過程的不穩定。
3.焊接工作中應避免金屬飛濺物落在送絲機上,并注意及時清理 檢查送絲輪和SUS導套帽應注意清理,磨損嚴重或損壞應及時更換
4.BINZEL焊槍必須和指定的送絲機、焊接電源配套使用。
5.易損件及需更換的部件應選用純正部品。
6.焊接時要注意BINZEL焊槍的額定負載持續率。
7.BINZEL焊槍必須注意不得擠壓、砸碰、強力拉拽，焊接結束時應放置在安全的位置。
8.BINZEL焊槍的各連接處必須緊固，每次焊接前均應進行檢查
9.送絲管的規格，長短應符合要求，并定期進行清理。
10.導電咀與所用焊絲規格必須一致，磨損后應及時更換
11.噴嘴、噴嘴接頭、氣篩必須完好、齊備，并保持良好的清潔、絕緣狀態。
12.焊接時一線制電纜的彎曲半徑不得小于300mm。
13.使用防堵劑，噴嘴、氣篩和導電咀的飛濺物要及時清理。
二、BINZEL焊槍的構成及作用

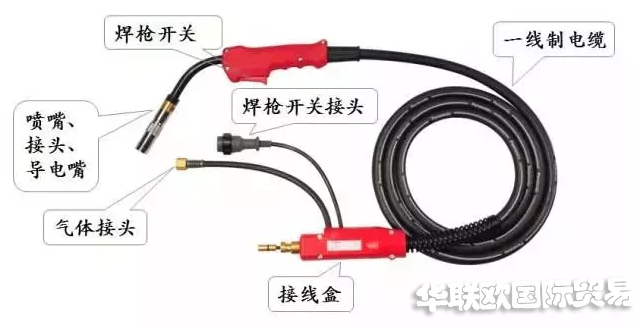

整體結構

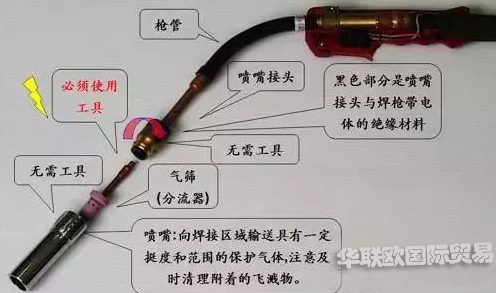

槍頭結構
接線盒內部結構
功能：BINZEL焊槍是直接用于完成焊接工作的工具。
作用：作為電極傳遞焊接電流;經送絲軟管和一線制電纜向焊接部位輸送焊絲和氣體;通過BINZEL焊槍開關向焊機發出控制命令要求;送絲均勻，導電可靠及氣體保護良好;結構簡單、經久耐用、輕便、柔軟、使用性能良好。
下面分別介紹組成BINZEL焊槍的相關備件。

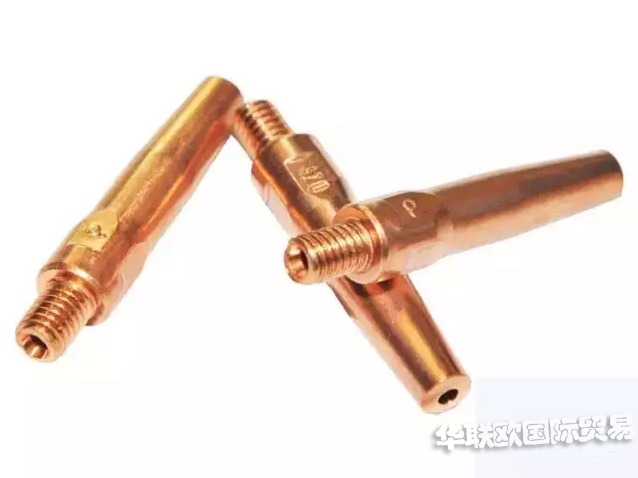

導電嘴

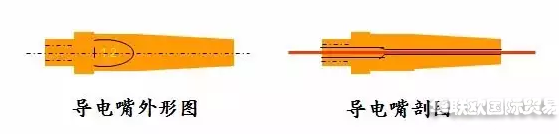

外形與作用
導電嘴是直接向焊絲傳遞電流的零件, 導電嘴內孔與焊絲接觸而導電, 導電嘴外表面與噴嘴內壁之間流過保護氣體。

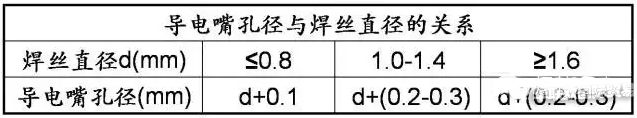

使用時導電嘴的規格必須與焊絲直徑保持一致，即導電嘴內徑不能過大或過小，過大導電不好，過小則送絲阻力增加，均會造成焊接過程不穩定，嚴重影響焊接質量。
安裝與更換

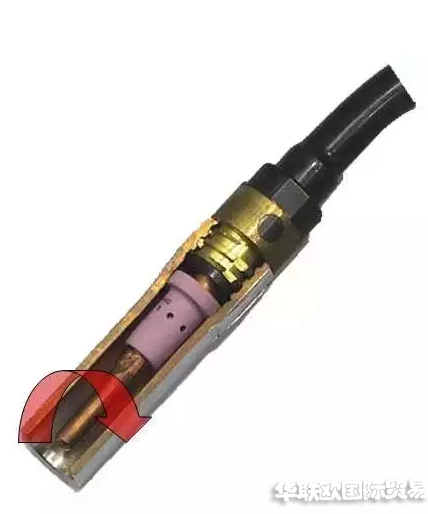

安裝導電嘴時必須用工具擰緊!工作前應檢查其是否松動!否則導電不好，會使得電弧不穩，影響焊接質量。同時松動處還會因過熱而造成導電嘴接頭和噴嘴接頭絕緣體的燒毀。
導電嘴孔徑磨損對焊接的影響

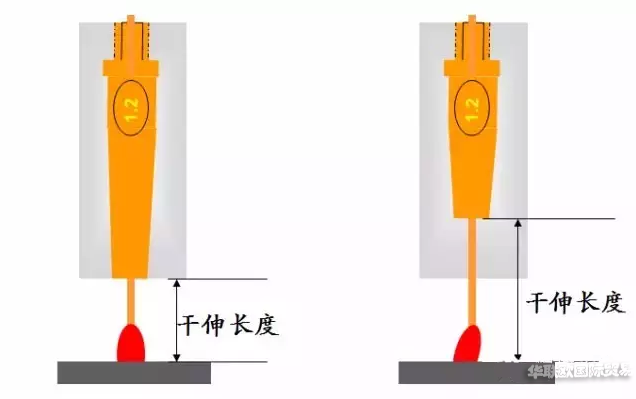

導電嘴長度對焊接的影響
導電嘴修磨次數過多或更換非標的短導電嘴焊接時將使得焊絲的干伸長度變大，造成引弧困難，電弧不穩，成型變壞。
噴嘴、噴嘴接頭與氣篩
作用及養護
導電嘴與噴嘴應保持良好的絕緣狀態，氣篩除可使保護氣體分布更均勻，保護效果更好外，還可加大導電嘴與噴嘴之間的絕緣距離。焊接時應使用防堵劑并及時清理噴嘴內的飛濺物，使用防堵劑應注意不要流淌到氣篩上，以免堵塞氣篩的氣孔，影響保護效果導致焊縫出現氣孔。

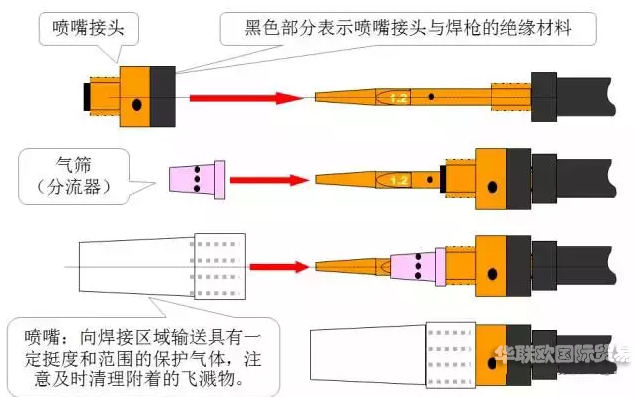

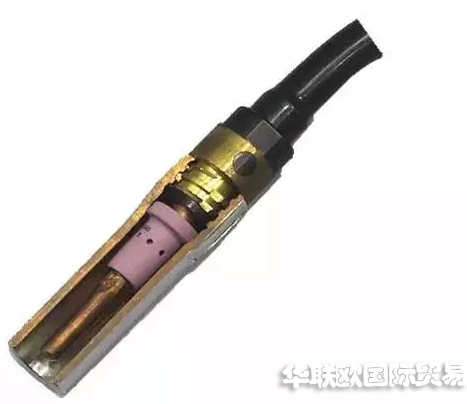

噴嘴，噴嘴接頭與氣篩裝配圖
一線制電纜

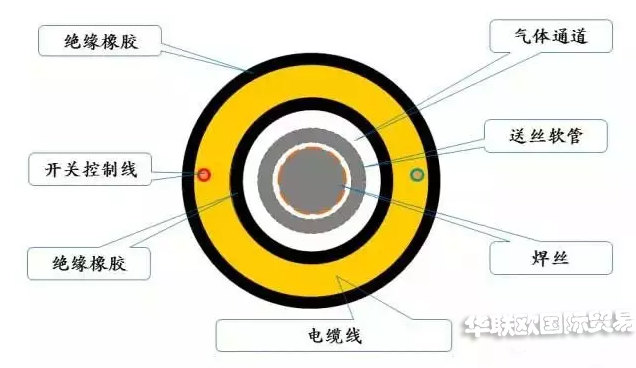

截面示意圖

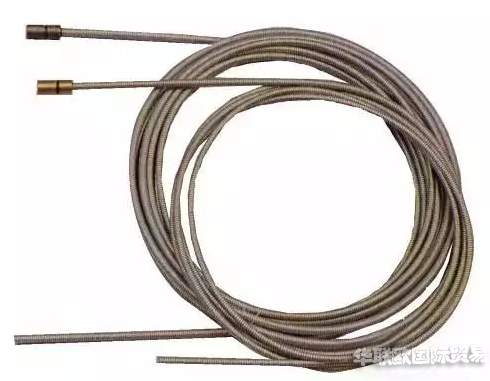

送絲軟管
作用與特性

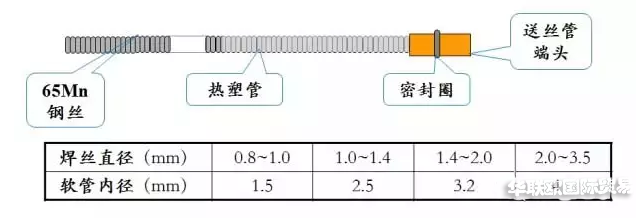

作用：送絲軟管由65Mn鋼絲繞制，擔負著從送絲機向BINZEL焊槍輸送焊絲的任務，作為焊絲運行的通道，對實現穩定、勻速送絲，保證焊接電弧的穩定性有著極大的影響。
保護氣體密封功能：
送絲軟管用于一線式電纜時,在軟管銅端頭處安裝了橡膠密封圈，并在靠近接線盒的軟管上加裝熱塑管，以防止保護氣體往回泄露。
在安裝或清理送絲軟管時應注意避免熱塑管和密封圈的損壞，以保證良好的密封效果。
安裝
插入軟管不要過快、過猛，造成軟管彎折。軟管插入后順時針轉動接線盒，繼續推動送絲管，直至O形密封膠圈完全推進去。拆卸時反時針轉動接線盒。
三、性能及養護
1.使用性能:具有一定的抗拉強度,推送焊絲或受力時盡可能不拉長。具有較好的柔性，以便于焊工的靈活操作。
2.送絲性能:送絲阻力小,保證勻速送絲,要求內壁光滑、內徑適宜。
3.密封性能:用于一線式電纜時,為防止保護氣體往回泄露,熱塑管和密封圈應具有良好的密封效果。
4.足夠彈性:應能承受較大的彎曲,而不產生永久的變形。
5.適應焊絲:內徑應與焊絲直徑匹配，過大過小均會影響穩定送絲。
6.送絲軟管中焊絲切粉及污物過多會嚴重影響送絲的穩定性，使得焊接不能順利進行，所以送絲軟管必須定期清理。清理時可在干凈、平整的平面上將軟管逐段摔打(注意不要損壞熱塑管)，使得軟管內的焊絲切粉及污物松動，然后用干燥的壓縮空氣進行清除。

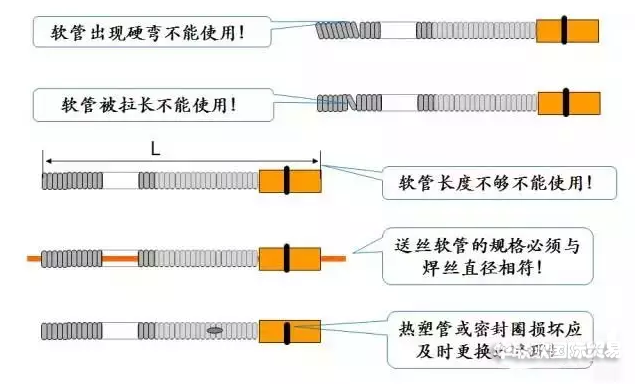

為保證送絲軟管的送絲通暢以及保護氣密功能，應按下圖進行日常養護：
使用注意事項
送絲軟管是焊絲運行的通道，焊絲在前有阻力后有推力的運行狀態下，送絲軟管的狀態直接影響送絲的阻力：
•內徑過大：焊絲在軟管內的彎曲度增大會造成電弧的跳動。
•內徑過?。簳龃笏徒z阻力，造成送絲輪打滑，因此送絲軟管規格必須與焊絲直徑相符。
•軟管變形：軟管因擠壓變形或出現硬彎均會明顯增大送絲阻力。
•長度不夠：焊絲運行時會在無軟管處增大彎曲，造成電弧不穩。
•軟管堵塞：焊絲運行時會將焊絲帶入軟管內的銅屑、灰塵擠壓在軟管內壁上，積壓過多時會嚴重影響送絲的穩定性。
以上就是焊槍的構成及主要備件的簡介，接下來讓我們了解一下BINZEL焊槍是如何與送絲機連接在一起的。

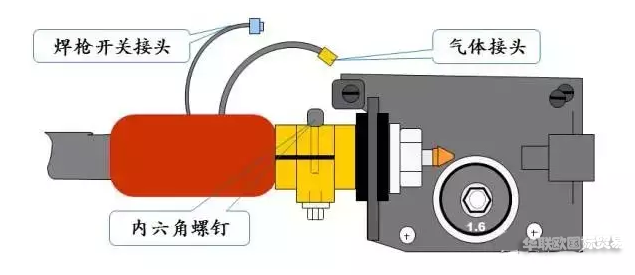

B.BINZEL焊槍與送絲機連接
連接方法

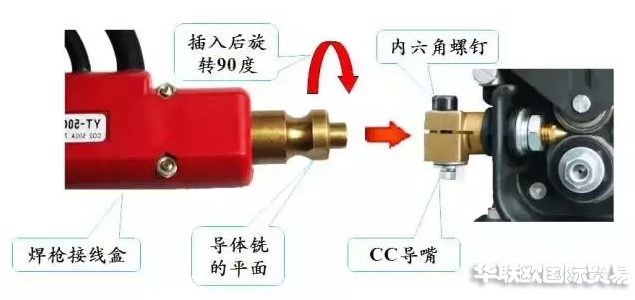

將BINZEL焊槍接線盒銅導體銑的平面處對準CC導嘴的內六角螺釘推入，再將接線盒旋轉90度后擰緊內六角螺釘。
緊固螺母必須擰緊以防止送絲輪的軸向竄動，增加送絲阻力。
注意事項
內六角螺釘必須擰緊，否則CC導嘴和接線盒連接松動，幾百安的焊接電流流過時，將導致松動處發熱，使得焊接規范不匹配并造成接線盒與CC導嘴絕緣墊燒毀。
BINZEL焊槍開關插頭和氣管接頭與送絲機必須擰緊，保證BINZEL焊槍開關信號的可靠傳輸并杜絕保護氣體的泄露。
